1. Mô tả chung:

-           Bộ chuyển đổi KM02A được thiết kế cho ngành công nghiệp điều khiển. Nó có thể đọc, cung cấp cách tiêu chuẩn hóa việc kết nối cảm biến lực và các bộ điều khiền, ít bị nhiễu bởi tiếng ồn, vì vậy nó rất phổ biến.

-              Bộ chuyển đổi KM02A có cấu trúc đơn giản, dễ sử dụng, hoạt động đáng tin cậy và kích thước nhỏ gọn và có thể dễ dàng nhúng vào các hệ thống ứng dụng khác nhau. Sản phẩm này sử dụng bộ khuếch đại chuyên dụng chính xác và điện trở hệ số nhiệt độ thấp để đảm bảo độ tuyến tính và ổn định nhiệt độ tuyệt vời.

-           Bộ chuyển đổi cung KM02A cấp chức năng như cầu nối để chuyển đổi tín hiệu khối lượng ở ngõ vào thành tín hiệu tương tự ở ngõ ra (analog output), điển hình 4~20mA hoặc 0~10V.

-           Bộ chuyển đổi KM02A không bị đóng băng, nhiệt độ hoạt động 0⁰C~85⁰C, độ ẩm 10%RH~95%RH.

-           Ứng dụng: sử dụng cho cân bồn, cân trạm trộn, cân đóng bao....

-           Độ không tuyến tính: tốt hơn 0.05%FS.

-           Độ nhạy Loadcell: từ 1~4 mV/V

-           Kích thước: 180 x 120 x 46 mm (D x R x C).

-           Ngõ ra: Chỉ chọn được 1 trong 2 ngõ ra analog là ngõ ra dòng (4~20mA) hoặc ngõ ra áp (0~10V) để kết nối điều khiển hệ thống.

1. Kết nối:

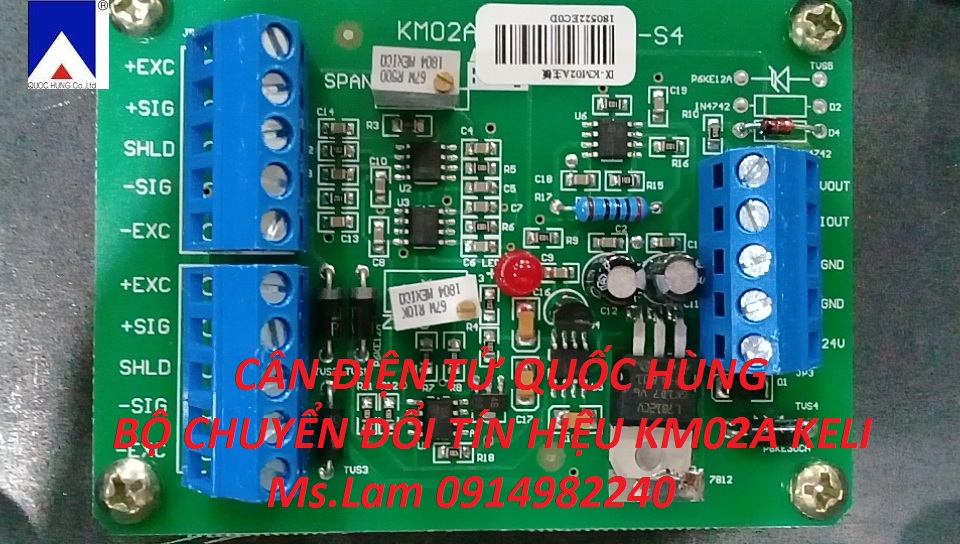

1. Kết nối cảm biến lực: có 2 domino kết nối cảm biến lực ở cùng 1 phía.
2. Sơ đồ đấu nối :

• Cảm biến lực loại 4 dây tín hiệu: E+, E-, Sig+, Sig- và SHLD.
• Cảm biến lực loại 6 dây tín hiệu: 2 dây E+ và Sen+ của cảm biến lực sẽ nối chung đấu vào chân E+ trên bộ chuyển đổi, 2 dây E- và Sen- của cảm biến lực sẽ nối chung đấu vào chân E- trên bộ chuyển đổi, 3 dây còn lại đấu nối như bình thường
• Lưu ý: Nếu gắn 1 cảm biến lực thì lỗ vào dây còn lại phải được bịt kín để tránh bụi và ẩm vào bên trong bộ chuyển đổi.

1. Nguồn cấp: Cấp nguồn DC: từ 15V DC đến 24V DC, khuyến cáo nên dùng ở các mức 15V DC, 18V DC, 24V DC.
